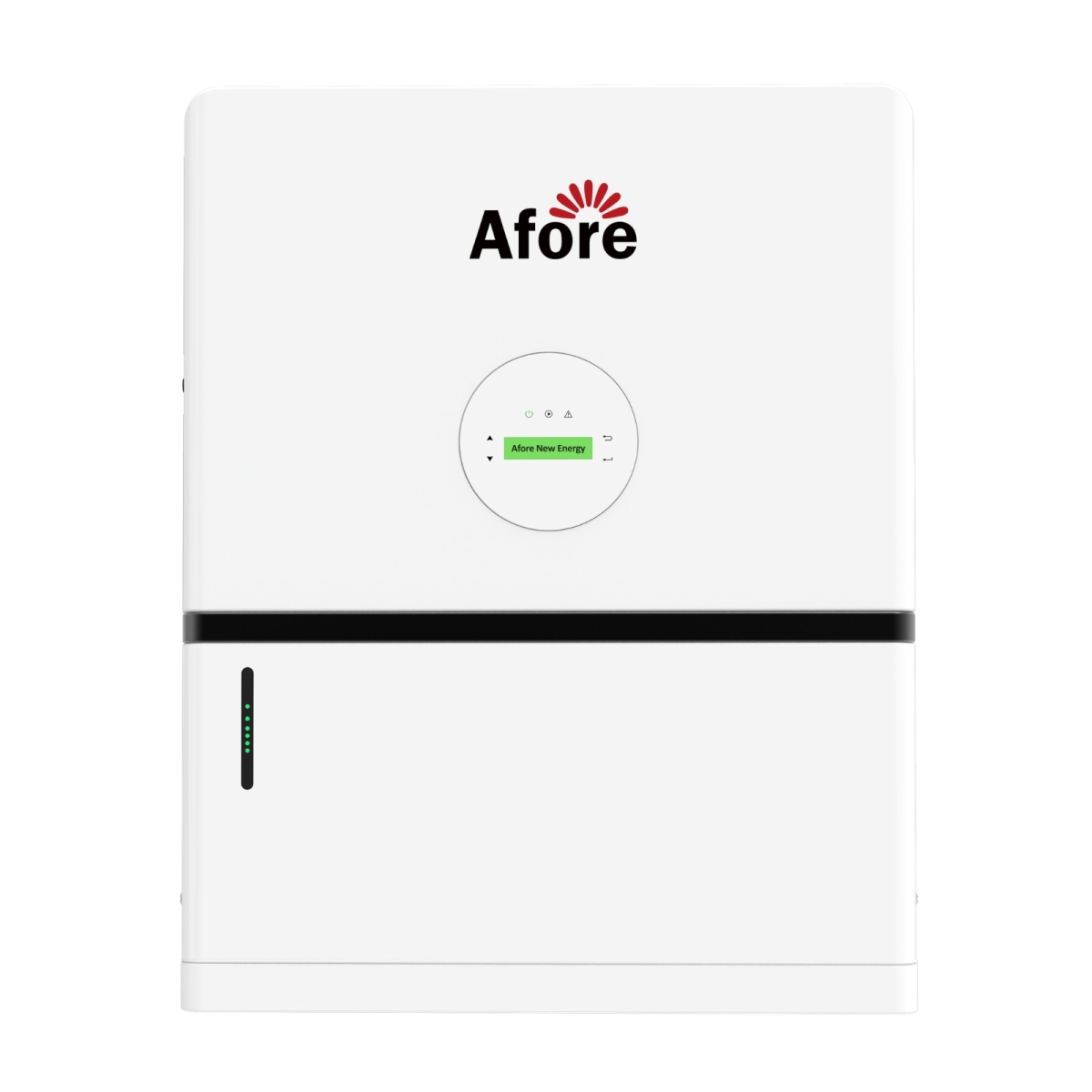

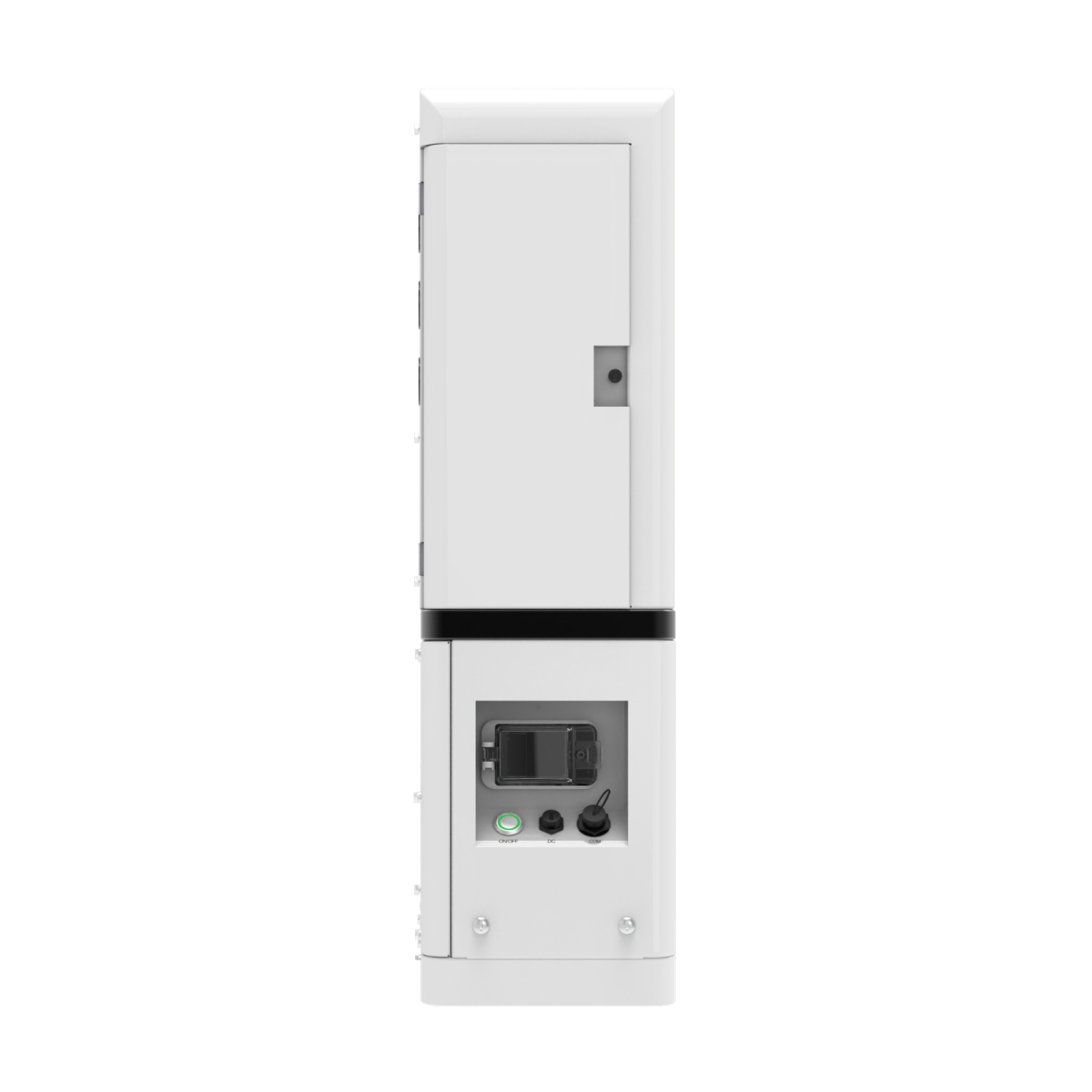

Die Afore ASL-Serie ist eine hochentwickelte All-in-One-Lösung für Solarstrom und Speicherung. Dieses System integriert Wechselrichter, Batterieladegerät, USV-Umschaltung und Batteriegehäuse in einem vorverdrahteten, modularen Design. Es bietet eine elegante, robuste und zeitsparende Lösung für Heim-Energieverwaltung.

PV Eingang (DC)

• Max. Input Power: 5.4 kW

• Max. PV Voltage: 550 V

• MPPT Range: 80 – 500 V

• Full MPPT Range: 110 – 500 V

• Normal Voltage: 360 V

• Startup Voltage: 100 V

• Max. Input Current: 18.5 A × 2

• Max. Short Current: 26 A × 2

• MPPT Tracker / Strings: 2 / 2

Batterie

• Max. Charge / Discharge Power: 3.6 kW

• Max. Charge / Discharge Current: 80 A

• Battery Nominal Voltage: 51.2 V

• Battery Voltage Range: 40 – 60 V

• Battery Type: Li-ion / Lead-acid

• Battery Port: CAN

Netzanschluss (AC Grid)

• Max Continuous Current: 17.0 A

• Max Continuous Power: 3.6 kVA

• Nominal Grid Current: 16.4 / 15.7 A

• Nominal Grid Voltage: 220 / 230 V

• Nominal Frequency: 50 / 60 Hz

• Power Factor: 0.999 (einstellbar von 0.8 kapazitiv bis 0.8 induktiv)

• Current THD: < 3 %

Backup Ausgang (AC Load Output)

• Max Continuous Current: 17.0 A

• Max Continuous Power: 3.6 kVA

• Max Peak Current (10 min): 24.6 A

• Max Peak Power (10 min): 5.4 kVA

• Nominal AC Voltage: 220 / 230 V

• Nominal Frequency: 50 / 60 Hz

• Switching Time: < 10 ms

• Voltage THD: < 3 %

Wirkungsgrad

• EU Efficiency: 97.0 %

• Max Efficiency: 97.6 %

• PV → Battery Efficiency: 98.1 %

• Battery ↔ AC Efficiency: 96.8 %

Schutzfunktionen

• PV Reverse Polarity Protection

• Over Current / Voltage Protection

• Anti Islanding Protection

• AC Short Circuit Protection

• Residual Current Detection

• Ground Fault Monitoring

• Insulation Resistance Detection

• PV Arc Detection

• Surge Protection Type II

Allgemeine Daten

• Abmessungen: 600 × 430 × 210 mm

• Gewicht: 25 kg

• Topologie: Transformerless

• Kühlung: Intelligent Fan

• Schutzklasse: IP66 / NEMA4X

• Betriebstemperatur: −25 °C bis +60 °C

• Betriebshöhe: < 4000 m

• Standby Verbrauch: < 10 W

• Montage: Wall Bracket

Kommunikation & Schnittstellen

• Display: LCD + LED

• Kommunikation:

  • RS485

  • CAN

  • WiFi

  • GPRS

  • 4G

  • SUNSPEC

Zertifizierungen

• VDE-AR-N4105

• VDE0126

• EN50549-1

• G98 / G99

• C10 / C11

• AS4777.2

• IEC62109-1

• IEC62109-2

• EN61000-6-2 / EN61000-6-3
