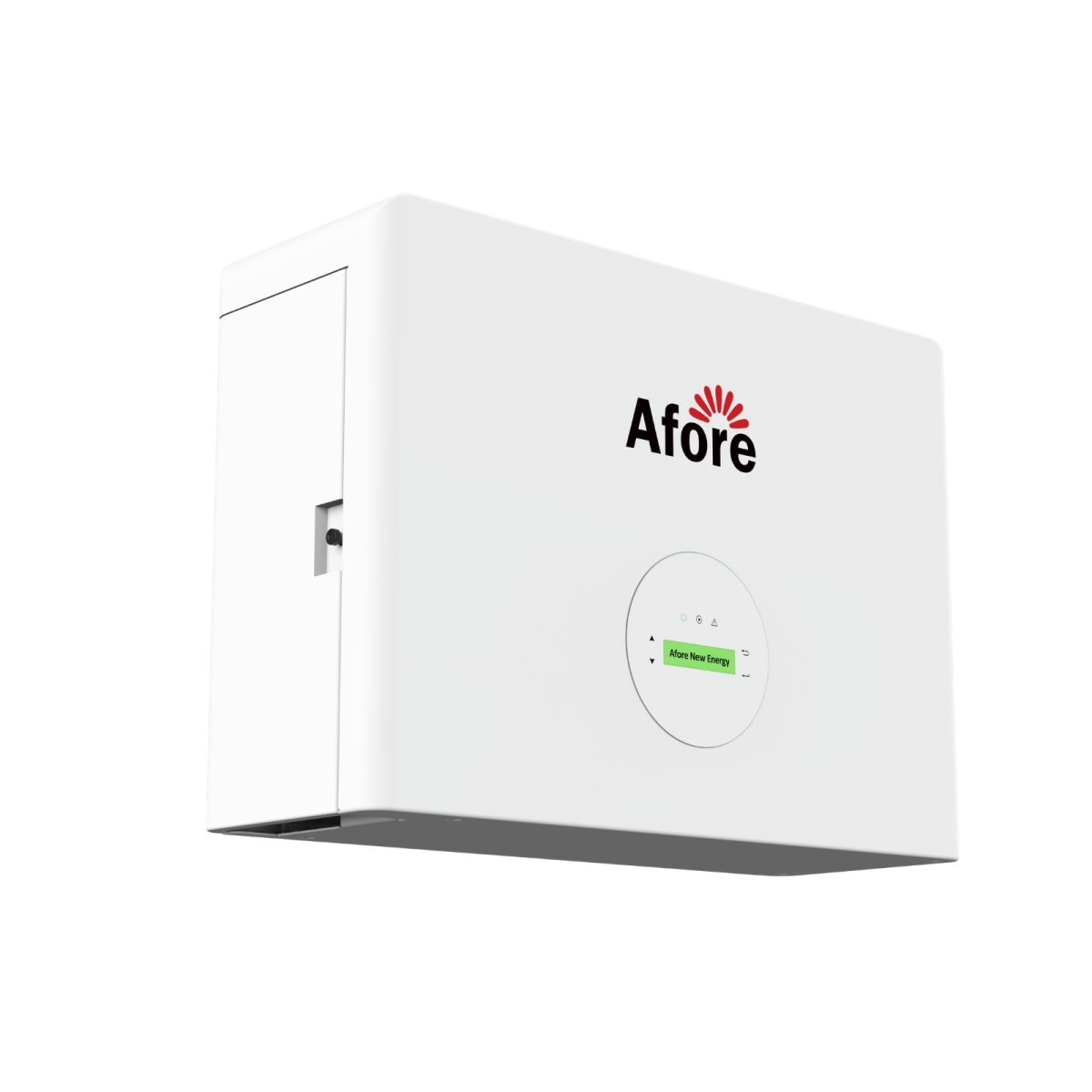

Die Afore ASL-Serie ist eine hochentwickelte All-in-One-Lösung für Solarstrom und Speicherung. Dieses System integriert Wechselrichter, Batterieladegerät, USV-Umschaltung und Batteriegehäuse in einem vorverdrahteten, modularen Design. Es bietet eine elegante, robuste und zeitsparende Lösung für Heim-Energieverwaltung.

PV Eingang (DC)

• Max. Input Power: 22.5 kW

• Max. PV Voltage: 1000 V

• Rated Input Voltage: 620 V

• DC Input Voltage Range: 150 V bis 1000 V

• MPPT Range: 150 V bis 850 V

• Full MPPT Range: 500 V bis 850 V

• Startup Voltage: 160 V

• Max. Input Current: 20 A × 2

• Max. Short Current: 30 A × 2

• MPPT Tracker / Strings: 2 / 2

Batterie

• Total Energy: 18.43 kWh

• Usable Energy: 17.51 kWh

• Voltage Range: 224 Vdc bis 288 Vdc

• Nominal Voltage: 256 Vdc

• Charging Voltage Declared by Manufacturer: 288 Vdc

• Nominal Charging Current: 30 A

• Nominal Discharge Current: 30 A

• Depth of Discharge (DOD): 95 %

• Communication: CAN / RS485

Netzanschluss (AC Grid)

• Nominal AC Output Power: 15 kW

• Max. AC Input / Output Power: 22.5 kW / 16.5 kW

• Max. AC Output Current: 27 A

• Nominal AC Voltage: 230 / 400 V

• Nominal AC Frequency: 50 / 60 Hz

• Power Factor: 1 (einstellbar von minus 0.8 bis 0.8)

• Current THD: < 3 %

Backup Ausgang (AC Load Output)

• Nominal Output Power: 15000 VA

• Nominal Output Voltage: 230 / 400 V

• Nominal Output Frequency: 50 / 60 Hz

• Nominal Output Current: 21.8 A

• Peak Output Power: 16500 VA (60 s)

• THDv (with linear load): < 3 %

• Switching Time: < 10 ms

Wirkungsgrad

• Europe Efficiency: 97.50 %

• Max. Efficiency: 98.30 %

• Battery Charge / Discharge Efficiency: 98.00 %

Schutzfunktionen

• Reverse Polarity Protection

• Over Current / Voltage Protection

• Anti Islanding Protection

• AC Short Circuit Protection

• Leakage Current Detection

• Ground Fault Monitoring

• Grid Monitoring

• Enclosure Protect Level: IP66

• AC / DC surge protection: Type II

Allgemeine Daten

• Abmessungen Wechselrichter (B × H × T): 600 × 432 × 210 mm

• Gewicht Wechselrichter: 25 kg

• Topologie: Transformerless

• Kühlung: Intelligent Fan

• Relative Luftfeuchtigkeit: 0 % bis 100 %

• Betriebstemperatur: minus 25 °C bis +60 °C

• Betriebshöhe: < 4000 m

• Standby Verbrauch: < 5 W

Kommunikation & Schnittstellen

• Display: LCD, LED

• Kommunikation: RS485, CAN, WiFi, GPRS, 4G

Zertifizierungen

• NR5097

• G98 / G99

• EN50549 1

• C10 / C11

• AS4777.2

• VDE AR N4105

• VDE0126

• IEC62109 1

• IEC62109 2

• EN61000 6 2

• EN61000 6 3

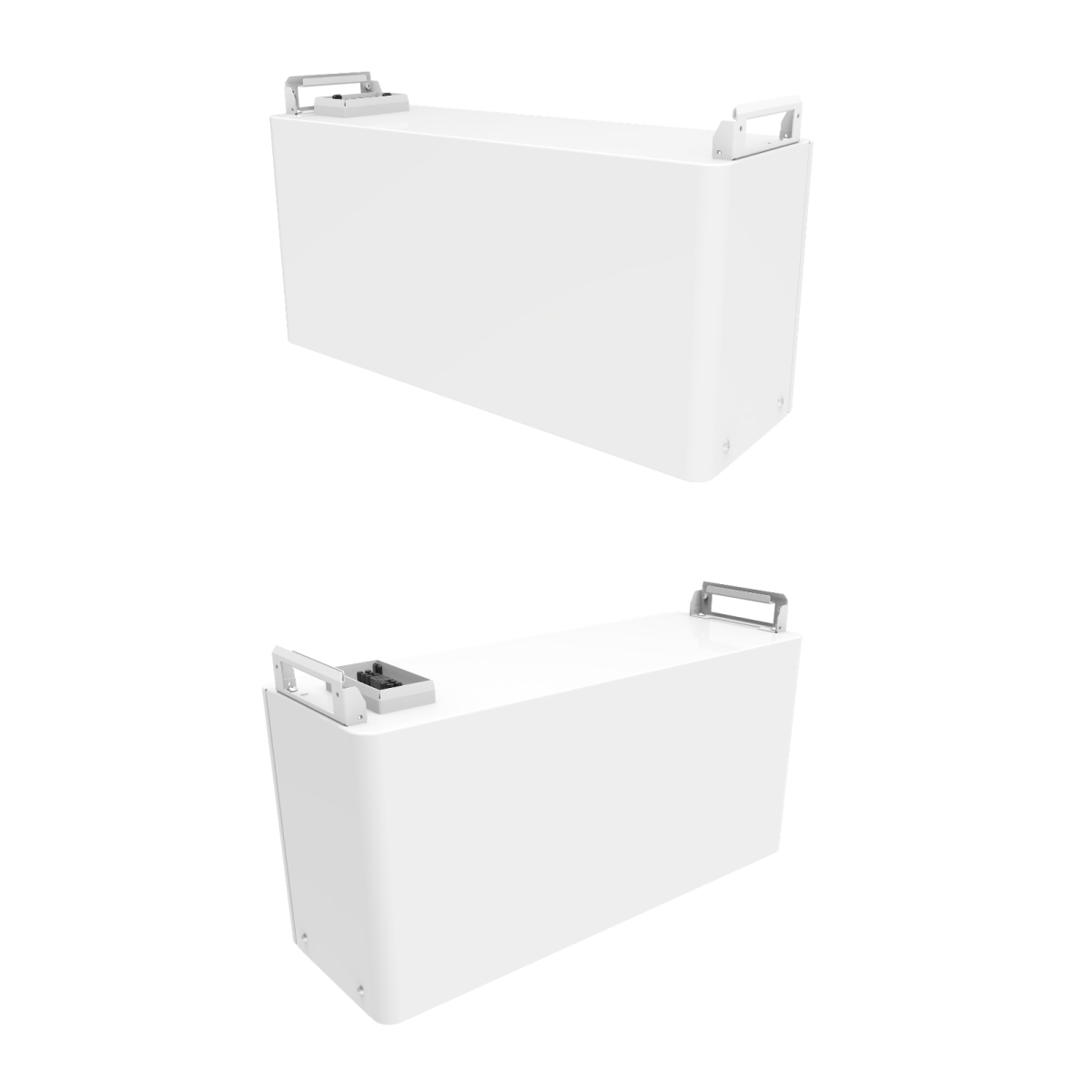

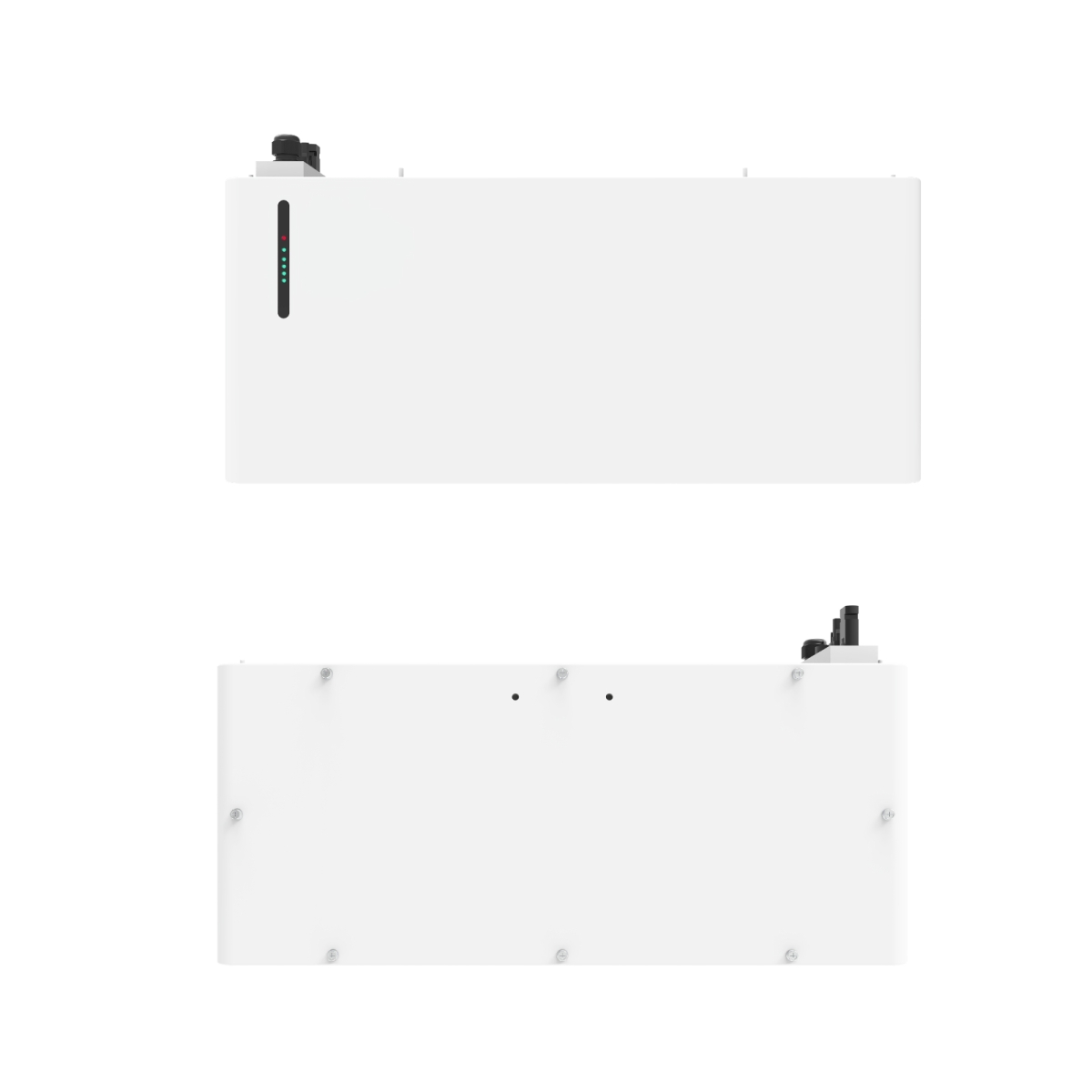

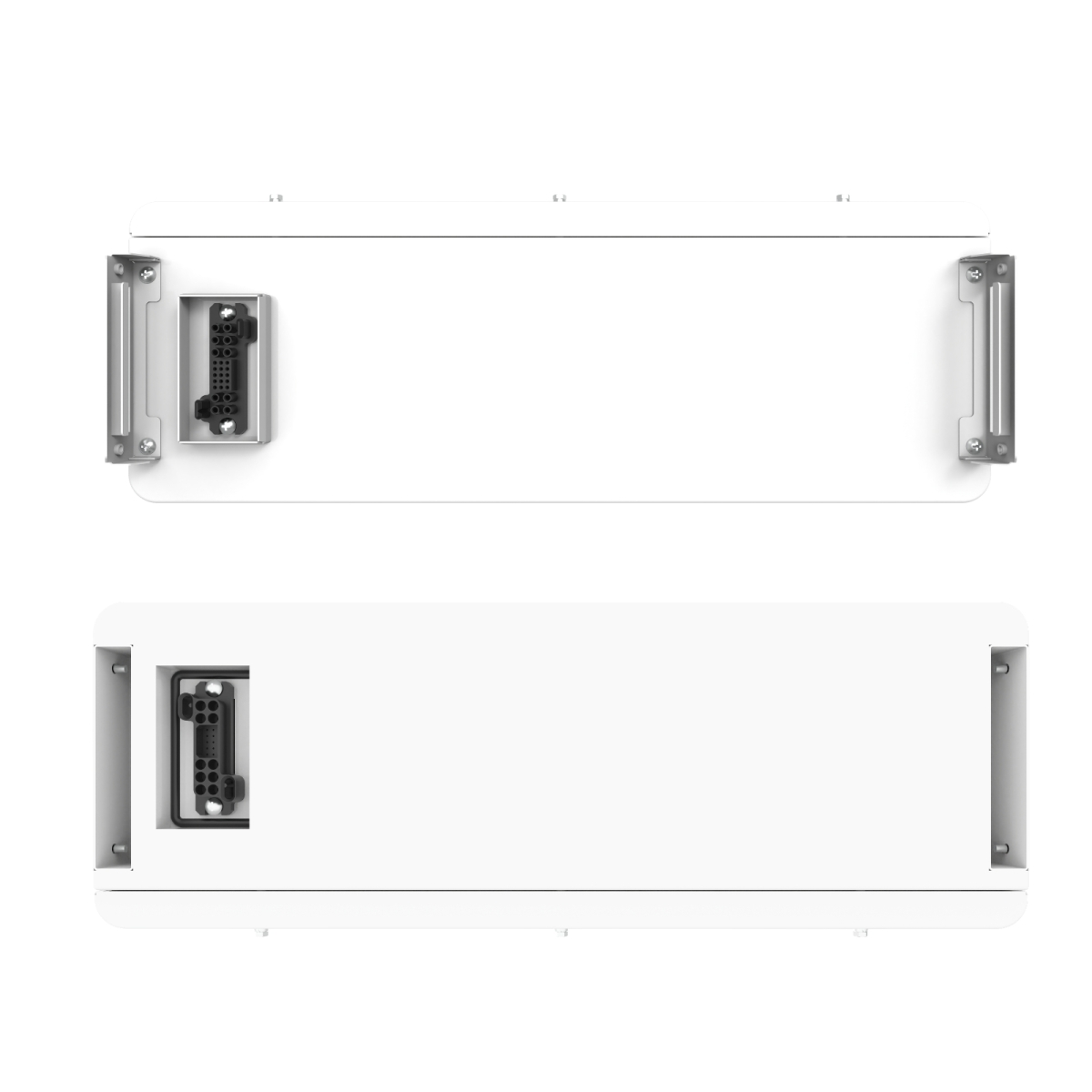

Batteriesystem Daten

• Modell: AF18000W HU

• Abmessungen (L × B × H): (600+2) × (210+2) × (1465+7) mm

• Nettogewicht: (182 ± 6) kg

• Aufstellort: Indoor oder Outdoor

• Lagertemperatur: über 3 Monate 15 °C bis 30 °C, unter 3 Monate 0 °C bis 45 °C

• Betriebstemperatur Laden: 0 °C bis 52 °C

• Betriebstemperatur Entladen: minus 15 °C bis 52 °C

• Humidity: 15 % bis 85 % RH (ohne Kondensation)

• Kühlung: Natural

• Schutzklasse: IP66

• Montage: Stacked installation
